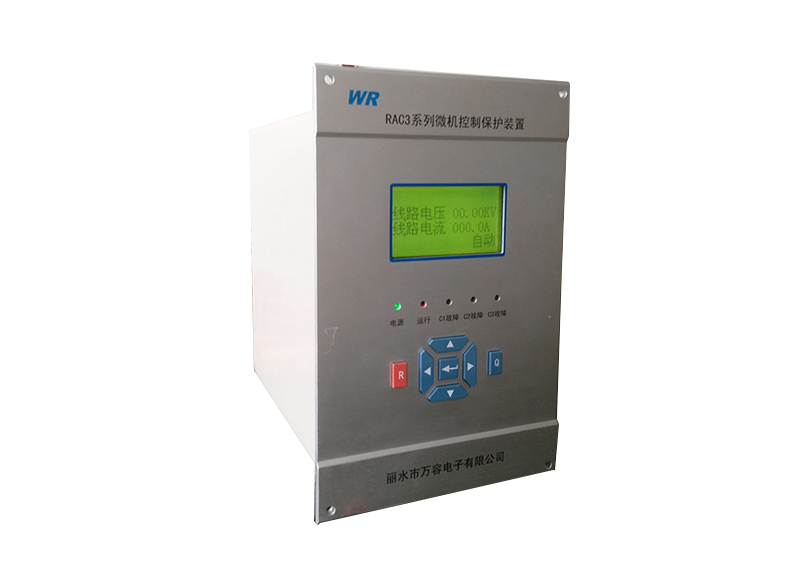

RAC3电容器微机综合控制保护装置

1装置简介

RAC3系列高压电容器自动控制装置是以控制与保护相结合的电容器控制装置，适用于三组及以下数量的电容器，电压等级35kV及以下电压等级的电容器组。

本装置基本配置为单CPU模块，由32位ARM处理器及外围器件构成的测量，保护及常规动作命令出口等单元。

1.1 装置主要特点

a.  本系列装置为数字式保护装置，其元器件采用工业品，稳定性、可靠性高，可以在高压开关柜等恶劣的环境中工作；

b.  抗干扰性能强，保护硬件设计采用了多种隔离、屏蔽措施，软件设计采用数字滤波技术和良好的保护算法及其它抗干扰措施，使得保护抗干扰性能大大提高；

c.  人机接口功能强大，全汉化液晶显示、简洁式菜单操作；

d.  工业级RS-485总线网络，组网经济、方便，可直接与微机监控或保护管理机联网通信；

e.  具有SOE事件记录追忆查寻。

2 技术指标

2.1 工作电源：AC/DC220V±20%、AC/DC110±20%

2.2 输入模拟量：

电压模拟量：小于 220V；

电流模拟量：5A 10％～100％；（电流互感器二次侧电流小于0.1A定货时应告知）

基波频率：50HZ，允许偏差±1.5HZ；

2.3 阻抗：

电压回路大于20KΩ，电流回路小于0.1Ω；

2.4 功耗：小于等于5W；

2.5 控制输出：

合闸继电器触点容量： AC220V、10A、常开、点动输出。

分闸继电器触点容量： AC220V、10A、常开、点动输出。

保护跳闸继电器触点容量： AC220V、10A、常开、点动输出。（除过压欠压之外的保护出口）

报警继电器触电容量： AC220V、5A、常开、长期接通。（有保护发生后输出闭合信号）

2.6 环境条件

a. 环境温度范围：-20℃～+55℃；

b. 相对湿度：不大于95%，无凝露。

2.7  抗干扰性能

装置能承受静电放电抗扰度试验标准GB/T  14598.14－1998，严酷等级4的试验；

装置能承受振荡波抗扰度检验标准GB/T 14598.13-1998 严酷等级3的试验；

装置能承受射频电磁场辐射抗扰度试验标准GB/T  14598.9-2002，严酷等级3的试验；

装置能承受电快速瞬变脉冲群抗扰度试验标准GB/T 14598.10-1996，严酷等级4的试验；

装置能承受浪涌抗扰度试验标准GB/T  17626.5 －1999，严酷等级3的试验；

装置能承受射频场感应的传导骚扰抗扰度检验标准GB/T 17626.6-1998，严酷等级3的试验；

装置能承受传导发射限值检验标准 GB/T 14598.16-2002，150KHz～30MHz的试验；

装置能承受辐射发射限值检验标准 GB/T 14598.16-2002，30MHz～1000MHz的试验；

2.8  绝缘性能

绝缘耐压标准满足GB/T14598.3规定，其中开关量输入回路、通信端子与地之间及无电气联系的其它各电路之间能承受频率为50HZ的交流检验电压500V(有效值)历时1min的检验;能承受峰值1kV的标准雷电冲击电压。

2.9  机械性能

工作条件：通过GB/T11287规定的Ⅰ级振动响应检验，及GB/T14537规定的I 级冲击响应检验；

运输条件：通过GB/T11287规定的Ⅰ级振动耐久检验，及GB/T14537规定的I级冲击耐久和碰撞检验。

2.10  测量精度

测量误差不超过额定值的±0.5%；
